在小茶几生产中，很多工厂把注意力放在选材、榫卯结构或表面涂装上，却容易忽略一个直接决定成品高级感的环节——打磨。同样一块实木板，使用180目砂纸和使用600目砂纸处理后的表面，手指摸上去的差别就像粗棉布与丝绸。本文将从原理、步骤到避坑，完整剖析从180目到600目的打磨过程，揭示手感质变提升背后的工艺逻辑。
一、打磨为什么是小茶几手感质变的关键
打磨并非简单把木材表面磨平。它的核心作用是去除前道工序留下的刀痕、毛刺、锯痕以及木材本身细小的不平整，为后续涂装提供均匀附着面。更重要的是，砂纸目数的递进会在木材表面形成越来越细微的划痕，当划痕小到肉眼不可见、手指难以感知时，就实现了我们所说的手感质变提升。
在小茶几生产中，面板和边角是与手接触最频繁的部位。如果打磨停留在低目数阶段，即使面漆做得很厚，手摸上去仍会有“发沙”“发涩”的感觉。而从180目到600目系统打磨，能显著提高木材的平整度与光洁度，让茶几呈现温润、细腻的触感。
二、砂纸目数的基本原理：从180目到600目发生了什么

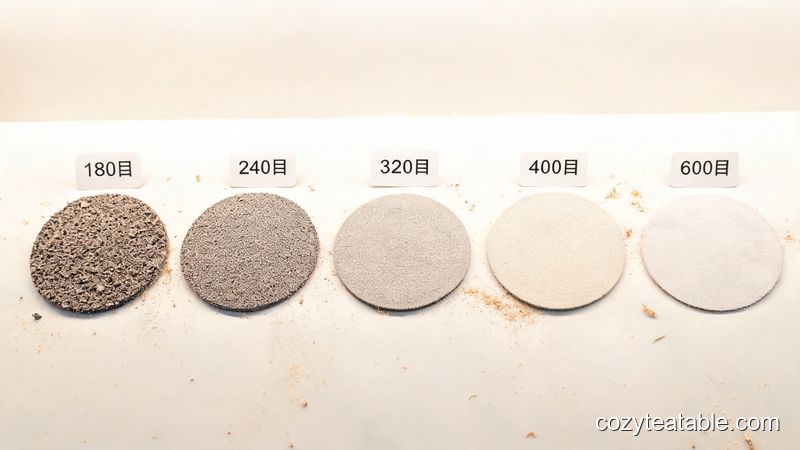

砂纸的“目数”指的是每平方英寸筛网上的孔数。目数越低，磨粒颗粒越大，切削力越强，留下的划痕越深；目数越高，磨粒越细，切削力越弱，越能消除上一道划痕，使表面趋于光滑。
1. 180目阶段：定型和去痕
180目砂纸属于中粗研磨。它的任务是把木材表面因切割、开榫、刀具切削产生的不规则痕迹快速磨除，同时把面板边缘的锐角、崩边修整圆润。这个阶段可以理解为“打底”，虽然手感仍粗糙，但为后续细磨创造了平整基础。
2. 240目至320目阶段：找平和细化
进入240目和320目后，磨粒变细，切削量减小。240目主要消除180目留下的明显划痕，让木材表面逐渐由“粗”转“平”。320目进一步减小划痕深度，使表面开始出现柔和哑光感。很多小茶几厂家在这一阶段开始进行边角圆弧的精细修整，确保手指划过不会感到毛刺。
3. 400目至600目阶段：丝滑手感的形成

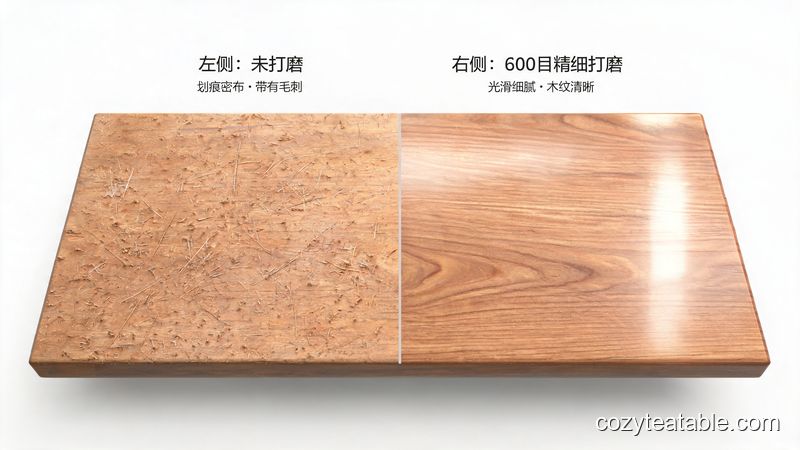

到400目时，肉眼已经很难看到单条划痕，木材表面开始具备一定的平滑度。而600目精磨之后，表面划痕被磨至极细，手指轻抚会感到类似丝绸或婴儿肌肤般的细腻。此时木材的天然纹理更加清晰通透，为后续擦色和底漆施工打下理想基础，这就是从180目到600目对手感的质变提升。
三、小茶几生产中的打磨实操步骤
一次规范的小茶几打磨不应只拿一块砂纸乱磨，而应按照由粗到细的顺序逐步推进。以下是经过工厂验证的五步流程。
第一步：基材检查与表面除尘
打磨前先检查木材是否有胶水残留、凸起木刺、霉斑或深划痕。用气枪或软布清除表面灰尘，避免颗粒物在打磨时造成二次划伤。对于实木小茶几，还需确认木材含水率已控制在8%-12%，否则后期容易变形开裂。
第二步：180目粗磨，快速去除刀痕与毛刺
使用180目砂纸配合砂光机或手工打磨块，沿木纹方向均匀移动。重点处理面板边缘、圆角、抽屉或置物层板边口。此阶段不要在一个点停留过久，以免磨出凹坑。打磨后表面应平整，但用手摸还能感到细密粗糙感，这是正常现象。
第三步：240目中磨，修整平面与边缘弧度
更换240目砂纸，继续沿木纹方向打磨。对于异形边、弧形角，可用海绵砂块贴合轮廓，使边角过渡自然。此步骤会进一步消除粗磨留下的划痕，并让面板平面度更稳定。打磨中需用毛刷随时清理木屑，防止砂纸堵塞。
第四步：320目细磨，明显消除上一步划痕
使用320目砂纸进行细磨。此时应适当减轻按压力度，让磨粒以“抛光”方式工作，而不是继续深切。打磨方向建议与上一步交叉或旋转90度，便于观察是否还有上一道的直线划痕残留。完成后用手背轻触表面，应已没有明显颗粒感。
第五步：400目至600目精磨，实现手感质变提升
最后使用400目进行过渡，再用600目完成精磨。这个阶段的动作要轻、慢、匀，尤其在小茶几面板中心与四角处保持力度一致。打磨完成后用无绒布擦净粉尘，再用手掌大面积抚摸检查。如果表面如丝绸般顺滑、没有任何阻滞，则说明手感质变提升已经达成。此时可进入底漆或木蜡油工序。
四、小茶几打磨过程中必须避开的5个坑
- 跳目操作：直接从180目跳到600目，不仅无法消除粗划痕，还会让表面在涂装后显出一道道白色痕迹。必须按180、240、320、400、600的顺序递进。
- 用力过猛：低目数阶段大力下压虽然磨得快，但会造成局部凹陷和边角磨损。打磨应靠砂纸本身切削力，而不是蛮力。
- 忽略边角和圆角：小茶几最容易出问题的就是边角。边角部位接触手最频繁，若打磨不到位，成品会有“割手感”。建议使用海绵砂块或异形砂光工具单独处理。
- 粉尘清理不及时：木屑堆积在砂纸表面会降低切削效率，还会划伤已打磨面。每更换一次目数前，应彻底清理面板和砂纸。
- 砂纸堵塞仍继续使用：实木树脂或胶水残留物会让砂纸很快糊满，此时继续打磨等于在表面摩擦生热，甚至产生烧焦痕。发现砂纸发亮、磨不动时应立即更换。
五、小茶几打磨常见问题解答
问：为什么不能一开始直接用600目砂纸？
因为600目磨粒太细，切削力很低，无法去除木材表面的粗刀痕和毛刺。如果直接使用，只会把表面“擦亮”而不会平整，最终手感依然粗糙。
问：干磨和水磨哪种更适合小茶几生产？
实木小茶几通常建议干磨，尤其是在低目数阶段。水磨虽然能减少粉尘，但水分容易引起木材膨胀、发黑或胶缝开裂。如果必须在涂装后湿磨，也要控制用水量并及时擦干。
问：如何判断该换下一目数砂纸了？
用手触感和侧光观察。当前目数打磨后，若表面均匀一致、没有异常深划痕，并呈现均匀哑光，说明可以进入下一目数。如果还有局部粗痕，应继续用当前目数局部修整，不要带病进入下一级。
问：打磨后手感仍不够细腻怎么办？
通常是跳目或粉尘污染造成的。建议回到320目重新细磨，再依次用400目、600目精磨。若木材本身疏松或有粗孔，可在涂装中增加底漆填充工序。
六、结束语
从180目到600目，看似只是几级砂纸的更换，背后却是小茶几生产从粗糙到精致的完整蜕变。真正高级的家具并不只靠名贵木材，更依赖一整套严谨的打磨环节。只有把每一道砂痕都打磨到位，消费者手指触碰到的才是温润、光滑且富有纹理生命力的表面。下一次当你再摸到一只好茶几时，不妨想想它经历过的那段从180目到600目的旅程。
